شیر برقی هیدرولیک یک قطعه صنعتی بوده و در حالت کلی به شیری اطلاق می گردد که به کمک نیروی الکتریسیته فعالیت می کند. وظیفه این قطعه این است که میزان جریان سیال و یا مایع را در یک سیستم هیدرولیک کنترل کرده و در مواقع لزوم قطع و وصل و یا تنظیم نماید. شیر برقی هیدرولیک از نظر شکل دارای دو نوع می باشد که به ترتیب شیر یک کله و شیر دو کله نامیده می‌شوند. در واقع، برای تعداد بوبین که روی شیر برقی قرار دارد از این اصطلاح استفاده می شود. شیر برقی هیدرولیک از نوع یک کله در یک سمت دارای بویین می‌باشد و شیر برقی هیدرولیک از نوع دو کله در دو سمت خود دارای بویین می باشد.



شیر برقی هیدرولیک که نام دیگر آن شیر کنترل می باشد برای مصارف مختلفی کاربری دارد که از جمله مهمترین آنها برای قطع و وصل کردن و در حالت کلی تنظیم جریان مایع سیال هیدرولیک تحت فشار می باشد.

مدل های مختلف شیر برقی هیدرولیک در مصارف و صنایع مختلفی مورد استفاده قرار می گیرند که در زیر به لیست مهمترین آنها اشاره می کنیم:

استفاده از انواع شیر هیدرولیک برقی در اتوماسیون صنایع فولاد و آلیاژ سازی
استفاده از انواع شیر هیدرولیک برقی در صنایع مختلف سنگین
استفاده از انواع شیرهیدرولیک برقی در صنایع خودرو سازی
استفاده از انواع شیر هیدرولیک برقی در صنایع هیدرولیک و خطوط ساخت ماشین آلات هیدرولیکی و تجهیزات صنعتی
و بسیاری موارد دیگر





انواع پر کاربرد شیر هیدرولیک برقی
شیر برقی هیدرولیک در انواع مختلفی عرضه و تولید می گردد که در زیر به لیست مهمترین آنها اشاره می کنیم:

شیر هیدرولیکی برقی از نوع توزیع کننده پیلوت دار
شیر هیدرولیک برقی از نوع کنترل فشار ورودی و خروجی
شیر هیدرولیک برقی از نوع پروپشنال هیدرولیک
شیر برقی کنترل جهت هیدرولیک
شیر هیدرولیک برقی از نوع فشار شکن هیدرولیک
شیر هیدرولیک وسط بسته



اساس کار شیر برقی هیدرولیک
شکل شیر هیدرولیک برقی در دو تیپ یک کله و دو کله عرضه و تولید می گردد که در نوع یک کله در یک طرف شیر بویین وجود داشته و در نوع دو کله در دو طرف شیر بویین وجود دارد.

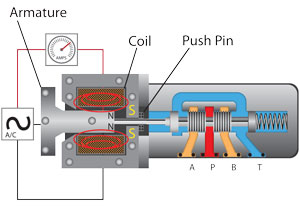

در شیر برقی هیدرولیک یک سوکت وجود دارد که این سوکت می‌تواند در داخل و یا خارج آن مورد استفاده قرار گیرد و یا به صورت سیمی به شکل Y به کار آید. در حالت کلی باید بگویم نحوه کار شیر برقی هیدرولیک به این صورت است که از طریق سوکت موجود بر روی شیر، فرمان الکتریکی مورد نظر به بویین موجود وارد می گردد. درون محفظه شیر برقی هیدرولیک یک اسپول وجود دارد که در دو طرف این اسپول دو عدد واشر و دو عدد فنر جایی دارند. با استفاده از تحریک الکتریکی که از طریق سوکت به بویین انتقال داده می شود وضعیت فیزیکی اسپول دچار تغییر شده و با توجه به موقعیتی که ایجاد می کند باعث قطع و وصل شدن جریان روغن موجود در شیر برقی هیدرولیک می‌گردد.



معرفی سلونوئید شیر برقی هیدرولیک

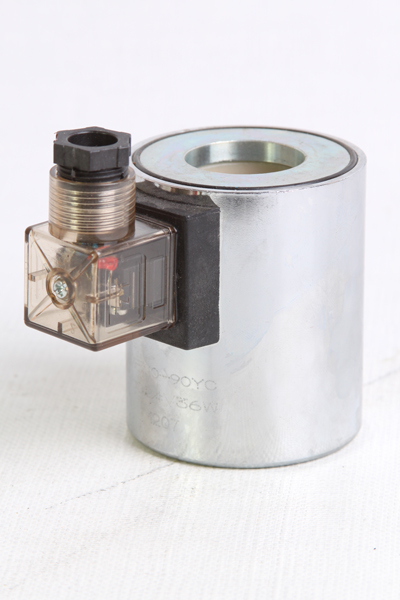

در شیر برقی هیدرولیک یک قسمت وجود دارد که مکانیزم فعالیت آن به صورت باز و بستن شیر می باشد و به آن سلونوئید می‌گویند. ساختمان و طراحی سلونوئید به گونه ای است که از سه قسمت عمده و اساسی تشکیل شده که شامل قاب، سیم پیچ و سنبه سلونوئید می باشد. قاب هایی که برای سلونوئید در نظر گرفته شده اند از ورق های فولادی می باشد و زمانی که جریان برق به سیم پیچ متصل می گردد قاب ها خاصیت آهنربایی پیدا می کند با توجه به خاصیت آهنربایی که در قاب های ایجاد می شود، سنبه سلونوئید جذب این قاب ها شده و به حرکت در می آید. با توجه به همین موضوع، سلونوئید به عنوان قسمت دارای تحرک در درون شیر به حساب می آید. شیر برقی هیدرولیک در نمونه های مختلفی می باشد که از جمله مهمترین آنها شیر برقی هیدرولیک سروو، شیر برقی هیدرولیک NO ، شیر برقی هیدرولیک NC و غیره می باشند.



از نظر تقسیم بندی راههای خروجی انواع مختلف شیر برقی هیدرولیک در تیپ ‌های دو راه، سه راه و چهار راهه در دسترس می باشند که در مدل سه راه یک رله برای یک راه ورودی جدید و یک رله کانتکت دیگر برای دو راه خروجی مشترک وجود دارد. که با باز شدن یکی از این مسیرها دیگری به صورت اتوماتیک بسته و در صورت بسته شدن یکی از آنها دیگری به صورت اتوماتیک باز می گردد. در مورد مکانیزم فعالیت شیر برقی هیدرولیک چهار راه باید بگویم که این شیر به گونه ای فعالیت می‌کند که انگار دو شیر برقی به یکدیگر متصل شده اند، یعنی در این گونه شیر برقی دو مسیر ورودی و دو مسیر خروجی وجود دارد.

نکات لازم در هنگام انتخاب شیر برقی هیدرولیک

با توجه به اینکه شیر برقی هیدرولیک در انواع و طرح های مختلف ارائه می گردد لازم است که ما یک شیر برقی هیدرولیک متناسب با کاربری مورد نظر خود را انتخاب کنیم و در هنگام انتخاب شیر برقی هیدرولیک بهتر است به یکسری نکات توجه کنید که در زیر به لیست مهمترین آنها اشاره خواهیم کرد:

اولین نکته ای که در هنگام انتخاب شیر برقی هیدرولیک باید به آن توجه کنیم میزان ولتاژ ورودی در شیر است. همچنین باید توجه کنیم که ولتاژ آن از نوع جریان متناوب و جریان مستقیم می باشد و میزان ولتاژ چقدر است و در چه ولتاژی بهترین بازدهی صورت می گیرد.

مورد دیگر در هنگام انتخاب شیربرقی توجه به حداکثر زمان روشن بودن شیر برقی است که بسیار مهم و ضروری می باشد.
همچنین در هنگام انتخاب شیر برقی باید توجه کنیم که دهانه آن دارای چه سایز و ابعاد می باشد تا بتوانیم مطابق با آن لوله مناسب جهت وصل کردن و راه اندازی آن انتخاب کنیم.
همچنین در هنگام انتخاب شیر برقی هیدرولیک مناسب باید به میزان فشاری که می تواند شیربرقی مورد نظر تحمل کند توجه ویژه داشته باشیم و و سعی کنیم شیر برقی را انتخاب کنیم که بتواند فشار مورد نظر ما که بر حسب بار تعیین می‌گردد را تحمل نماید.
مورد بعدی توجه به ماده قابل استفاده و انتقال در شیر برقی است. در شیر برقی انواع مایعات که دارای خواص و کاربردهای ویژه و در عین حال خطرناک هستند انتقال داده می‌شوند که گاهی نیز این مایعات ممکن است قابل انفجار و اشتعال باشند.
